德国威能进口家用冷凝炉安装尺寸说明。
作者：德国威能壁挂炉 添加时间：2019-3-18 17:24:32 浏览：
威能进口冷凝炉由于其高效的节能性和环保性能，受到越来越多的家庭用户的喜爱，但是由于其价格贵，选择人还是占到少数，所以很多暖通公司和业主对其安装尺寸要求还是水太了解，今天武汉易居无忧就把威能进口冷凝炉安装尺寸整理如下：

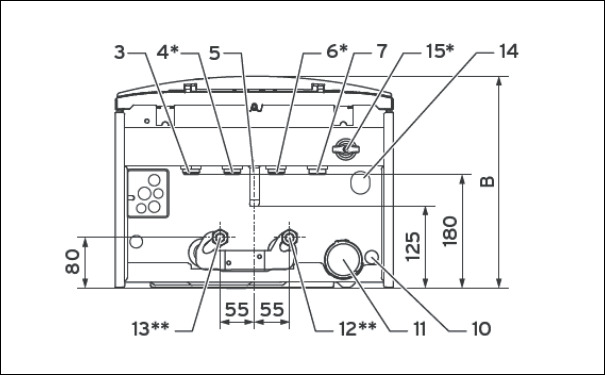

威能冷凝壁挂炉下方接口示意图

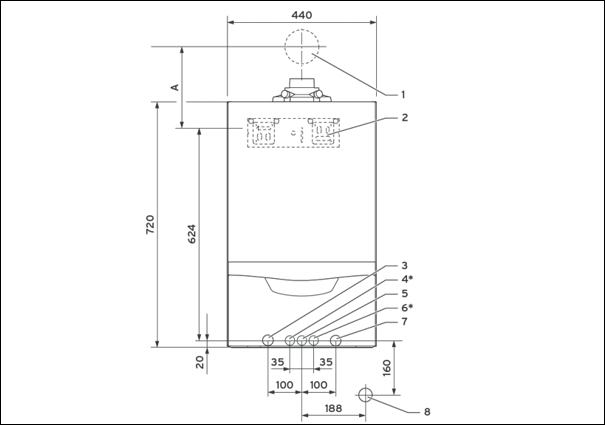

威能冷凝炉正面示意图

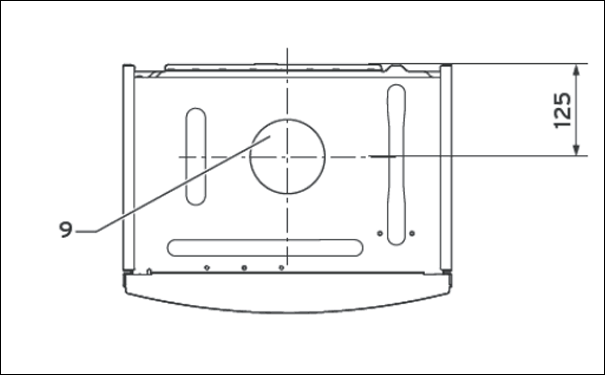

威能冷凝炉壁挂炉烟道安装示意图

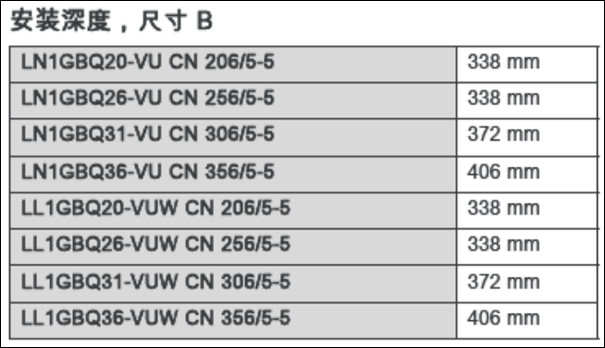

威能家用冷凝炉壁挂炉安装尺寸说明:
1.进气/排烟管道穿墙孔。
2.安装挂板
3.供暖水供流管（⌀22*15)
4.热水接口(⌀15*1.5)
5.燃气接口(⌀15*1.5)
6.冷水接口(⌀15*1.5)
7.供暖水回流管（⌀22*15)
8.排放漏斗/冷凝水虹吸管接口R1
9.进气/排烟管道接头
10.冷凝水排放接口⌀19
11.冷凝水虹吸管⌀15
12.储水罐回水管⌀15
13.储水罐供水管⌀15
14.供暖装置安全阀排放管路接口⌀15
威能冷凝炉烟道安装说明:
注意:每安装一个90度弯头，最大管道长度减少1.0m；
每安装一个45度弯头，最大管道长度减少0.5m；
注意:每安装一个90度弯头，最大管道长度减少2.5m；
每安装一个45度弯头，最大管道长度减少1.0m；
威能壁冷凝挂炉烟道安装应该注意：
1.不能用普通燃气壁挂炉的烟道代替，冷凝炉的专用烟道，采用普烟道容易产生腐烂漏水，容易引起壁挂炉故障。
2.冷凝炉壁挂炉烟道不能像普通壁挂炉一样向下倾斜度,而是向上倾斜5度左右。
3.同轴烟管上的空气入口，部分或全部埋在墙洞里是不允许的，可能使空气输入不够而导致壁挂炉燃烧不正常，壁挂炉也就无法正常工作了。
4.壁挂炉左右，各正前放不能有可物和上方不能有遮物，以免引起火灾和废气回流。
5、进气，排气管的安装，必须使用本机专用的排气管。严禁用其他排气管放入安装，是严格禁止的，烟道的自我改造。
